上一节中讲了libgdx引擎框架总观，本节讲讲相机和观察点。

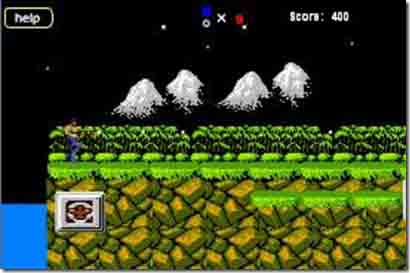

       相机也可以成为观察者，最简单的例子就是魂斗罗。

Android游戏引擎libgdx使用教程8：相机和观察点

       玩家操作角色前进，后退，跳跃等，显示的世界（就是后面的背景）会不停变化。其实就是相机的观察点（视角）的改变引起的。

       也许游戏的世界（背景地图）很大，比如10240*480，而设备的分辨率是800*480。现在游戏的角色在地图的最左侧，那么它的观察点就是(400,240)。

       随着角色的向前移动，观察点也变化，通常是y值变大。

       角色后退时y值变小。角色跳跃时，x值变化。（其实地图可能要稍微高一点，比如500，这样角色的跳跃才会有效果）。

       可以说相机是游戏开发的一个基本组件。而Libgdx的Stage类中就默认包含了一个Camera。

       Camera类按照功能而言也有很多种，最常用的是OrthographicCamera（正投影相机），Stage中默认Camera的实现类为该类。

       OrthographicCamera实现以下功能：

       1. 移动和旋转镜头
       2. 放大和缩小
       3. 改变观察点（视角）
       4. 窗体和世界的点的转化

       相机的最大好处就是无需手动操作矩阵就可以移动游戏世界，所有的矩阵投影和观察点运算就是对开发者隐藏的。

       相机的使用一般配合着mesh。mesh绘制一个矩形区域，然后将地图贴图在其上。

       接下来的例子将使用一张图：

Android游戏引擎libgdx使用教程8：相机和观察点

大小2048*2048

       代码如下：

Java代码
  1. package com.cnblogs.htynkn.listener;
  2. import com.badlogic.gdx.ApplicationListener;
  3. import com.badlogic.gdx.Gdx;
  4. import com.badlogic.gdx.graphics.GL10;
  5. import com.badlogic.gdx.graphics.Mesh;
  6. import com.badlogic.gdx.graphics.OrthographicCamera;
  7. import com.badlogic.gdx.graphics.Texture;
  8. import com.badlogic.gdx.graphics.VertexAttribute;
  9. import com.badlogic.gdx.graphics.VertexAttributes;
  10. import com.badlogic.gdx.graphics.VertexAttributes.Usage;
  11. import com.badlogic.gdx.math.Rectangle;
  12. public class FirstGame implements ApplicationListener {
  13. private OrthographicCamera cam;
  14. private Texture texture;
  15. private Mesh mesh;
  16. private Rectangle glViewport;
  17. @Override
  18. public void create() {
  19. //创建一个静态的，由两个三角形构成的4个顶点的矩形
  20. //矩形分为3*2块。网格有3个位置参数(x,y,z)
  21. //网格的位置属性有两个值
  22. mesh = new Mesh(true, 4, 6, new VertexAttribute(
  23. VertexAttributes.Usage.Position, 3, "attr_Position"),
  24. new VertexAttribute(Usage.TextureCoordinates, 2,
  25. "attr_texCoords"));
  26. texture = new Texture(Gdx.files.internal("img/xk.jpg"));
  27. //设置对应的边点
  28. //以第一个为例-2048f，-2048f,0是位置参数，因为是二维的，所以Z值为0
  29. //0,1对应顶点坐标
  30. mesh.setVertices(new float[] { -2048f, -2048f, 0, 0, 1, 2048f, -2048f,
  31. 0, 1, 1, 2048f, 2048f, 0, 1, 0, -2048f, 2048f, 0, 0, 0 });
  32. //设置索引，这个有点纠结，看文章详解
  33. mesh.setIndices(new short[] { 0, 1, 2, 2, 3, 0 });
  34. float WIDTH = Gdx.graphics.getWidth();
  35. float HEIGHT = Gdx.graphics.getHeight();
  36. cam = new OrthographicCamera(WIDTH, HEIGHT);
  37. cam.position.set(WIDTH / 2, HEIGHT / 2, 0);
  38. glViewport = new Rectangle(0, 0, WIDTH, HEIGHT);
  39. }
  40. @Override
  41. public void dispose() {
  42. }
  43. @Override
  44. public void pause() {
  45. // TODO Auto-generated method stub
  46. }
  47. @Override
  48. public void render() {
  49. GL10 gl = Gdx.graphics.getGL10();
  50. // 相机移动
  51. gl.glClear(GL10.GL_COLOR_BUFFER_BIT);
  52. gl.glViewport((int) glViewport.x, (int) glViewport.y,
  53. (int) glViewport.width, (int) glViewport.height);
  54. cam.update();
  55. cam.apply(gl);
  56. // 贴图
  57. gl.glActiveTexture(GL10.GL_TEXTURE0);
  58. gl.glEnable(GL10.GL_TEXTURE_2D);
  59. texture.bind();
  60. mesh.render(GL10.GL_TRIANGLES);
  61. }
  62. @Override
  63. public void resize(int width, int height) {
  64. // TODO Auto-generated method stub
  65. }
  66. @Override
  67. public void resume() {
  68. // TODO Auto-generated method stub
  69. }
  70. }

       注意这一句：

       mesh.setIndices(new short[] { 0, 1, 2, 2, 3, 0 });

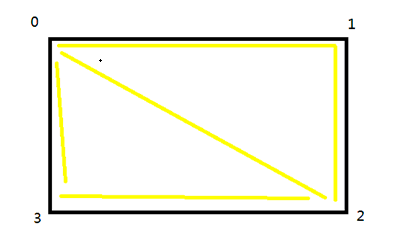

       这是设置索引，我用一张图来说明。

Android游戏引擎libgdx使用教程8：相机和观察点

      图片分享：

      0,1,2是指右上角的三角形
      而2,3,0是左下角的三角形
