首先我们先来看一看效果图，第一个效果图是一个最普通的侧滑菜单，我们一会儿会先做出这种侧滑菜单，然后再在此基础上实现另外两个效果

　　第一种

Android自定义ViewGroup打造各种风格的SlidingMenu

　　第二种

Android自定义ViewGroup打造各种风格的SlidingMenu

　　第三种

Android自定义ViewGroup打造各种风格的SlidingMenu

　　实现第一种侧滑菜单，继承自ViewGroup

　　继承自ViewGroup需要我们自己来测量，布局，实现滑动的效果，处理滑动冲突，这些都是一些新手无从下手的知识点，希望看了这篇文章后可以对大家有一个帮助

　　自定义ViewGroup的一般思路是重写onMeasure方法，在onMeasure方法中调用measureChild来测量子View，然后调用setMeasuredDimension来测量自己的大小。然后重写onLayout方法，在onLayout中调用子View的layout方法来确定子View的位置，下面我们先来做好这两件工作

Android自定义ViewGroup打造各种风格的SlidingMenu

　　初始时候我们的Content应该是显示在屏幕中的，而Menu应该是显示在屏幕外的。当Menu打开时，应该是这种样子的

Android自定义ViewGroup打造各种风格的SlidingMenu

　　mMenuRightPadding是Menu距屏幕右侧的一个距离，因为我们Menu打开后，Content还是会留一部分，而不是完全隐藏的

Java代码
  1. public class MySlidingMenu extends ViewGroup {
  2. public MySlidingMenu(Context context) {
  3.         this(context, null, 0);
  4.     }
  5.
  6.     public MySlidingMenu(Context context, AttributeSet attrs) {
  7.         this(context, attrs, 0);
  8.     }
  9.
  10.     public MySlidingMenu(Context context, AttributeSet attrs, int defStyleAttr) {
  11.         super(context, attrs, defStyleAttr);
  12.         DisplayMetrics metrics = new DisplayMetrics();
  13.         WindowManager wm = (WindowManager) context.getSystemService(Context.WINDOW_SERVICE);
  14.         wm.getDefaultDisplay().getMetrics(metrics);
  15.          //获取屏幕的宽和高
  16.         mScreenWidth = metrics.widthPixels;
  17.         mScreenHeight = metrics.heightPixels;
  18.          //设置Menu距离屏幕右侧的距离，convertToDp是将代码中的100转换成100dp
  19.         mMenuRightPadding = convertToDp(context,100);
  20.     }
  21.
  22.  @Override
  23.     protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  24.         //拿到Menu，Menu是第0个孩子
  25.         mMenu = (ViewGroup) getChildAt(0);
  26.         //拿到Content，Content是第1个孩子
  27.         mContent = (ViewGroup) getChildAt(1);
  28.         //设置Menu的宽为屏幕的宽度减去Menu距离屏幕右侧的距离
  29.         mMenuWidth = mMenu.getLayoutParams().width = mScreenWidth - mMenuRightPadding;
  30.         //设置Content的宽为屏幕的宽度
  31.         mContentWidth = mContent.getLayoutParams().width = mScreenWidth;
  32.         //测量Menu
  33.         measureChild(mMenu,widthMeasureSpec,heightMeasureSpec);
  34.         //测量Content
  35.         measureChild(mContent, widthMeasureSpec, heightMeasureSpec);
  36.         //测量自己，自己的宽度为Menu宽度加上Content宽度，高度为屏幕高度
  37.         setMeasuredDimension(mMenuWidth + mContentWidth, mScreenHeight);
  38.     }
  39.
  40. @Override
  41.     protected void onLayout(boolean changed, int l, int t, int r, int b) {
  42.         //摆放Menu的位置，根据上面图可以确定上下左右的坐标
  43.         mMenu.layout(-mMenuWidth, 0, 0, mScreenHeight);
  44.         //摆放Content的位置
  45.         mContent.layout(0, 0, mScreenWidth, mScreenHeight);
  46.     }
  47.
  48.
  49. /**
  50.      * 将传进来的数转化为dp
  51.      */
  52.     private int convertToDp(Context context , int num){
  53.         return (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,num,context.getResources().getDisplayMetrics());
  54.     }
  55. }

　　目前我们的侧滑菜单中的两个子View的位置应该是这个样子

Android自定义ViewGroup打造各种风格的SlidingMenu

　　接下来我们编写xml布局文件

　　left_menu.xml 左侧菜单的布局文件，是一个ListView

XML/HTML代码
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:layout_width="match_parent"
  4.     android:layout_height="match_parent">
  5.    <ListView
  6.        android:id="@+id/menu_listview"
  7.        android:layout_width="wrap_content"
  8.        android:divider="@null"
  9.        android:dividerHeight="0dp"
  10.        android:scrollbars="none"
  11.        android:layout_height="wrap_content">
  12.    </ListView>
  13. </RelativeLayout>

　　其中ListView的Item布局为left_menu_item.xml

XML/HTML代码
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:orientation="horizontal" android:layout_width="match_parent"
  4.     android:gravity="center_vertical"
  5.     android:layout_height="match_parent">
  6.     <ImageView
  7.         android:id="@+id/menu_imageview"
  8.         android:layout_width="wrap_content"
  9.         android:layout_height="wrap_content"
  10.         android:src="@drawable/menu_1"
  11.         android:padding="20dp"
  12.         />
  13.     <TextView
  14.         android:id="@+id/menu_textview"
  15.         android:layout_width="wrap_content"
  16.         android:layout_height="wrap_content"
  17.         android:text="菜单1"
  18.         android:textColor="#000000"
  19.         android:textSize="20sp"
  20.         />
  21. </LinearLayout>

　　我们再来编写内容区域的布局文件 content.xml 其中有一个header，header中有一个ImageView，这个ImageView是menu的开关，我们点击他的时候可以自动开关menu，然后header下面也是一个listview

XML/HTML代码
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:orientation="vertical" android:layout_width="match_parent"
  4.     android:layout_height="match_parent">
  5.     <LinearLayout
  6.         android:layout_width="match_parent"
  7.         android:layout_height="65dp"
  8.         android:background="#000000"
  9.         android:gravity="center_vertical"
  10.         android:orientation="horizontal"
  11.         >
  12.         <ImageView
  13.             android:id="@+id/menu_toggle"
  14.             android:layout_width="40dp"
  15.             android:layout_height="40dp"
  16.             android:src="@drawable/toggle"
  17.             android:paddingLeft="10dp"
  18.             />
  19.     </LinearLayout>
  20.         <ListView
  21.             android:id="@+id/content_listview"
  22.             android:layout_width="match_parent"
  23.             android:layout_height="wrap_content"
  24.             android:dividerHeight="0dp"
  25.             android:divider="@null"
  26.             android:scrollbars="none"
  27.             />
  28. </LinearLayout>

　　content的item的布局文件为 content_item.xml

XML/HTML代码
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:orientation="horizontal" android:layout_width="match_parent"
  4.     android:gravity="center_vertical"
  5.     android:background="#ffffff"
  6.     android:layout_height="match_parent">
  7.     <ImageView
  8.         android:id="@+id/content_imageview"
  9.         android:layout_width="80dp"
  10.         android:layout_height="80dp"
  11.         android:src="@drawable/content_1"
  12.         android:layout_margin="20dp"
  13.         />
  14.     <TextView
  15.         android:id="@+id/content_textview"
  16.         android:layout_width="wrap_content"
  17.         android:layout_height="wrap_content"
  18.         android:text="Content - 1"
  19.         android:textColor="#000000"
  20.         android:textSize="20sp"/>
  21.
  22.
  23. </LinearLayout>

　　在activity_main.xml中，我们将menu和content添加到我们的slidingMenu中

XML/HTML代码
  1. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     android:layout_width="match_parent"
  3.     android:layout_height="match_parent"
  4.     android:background="#aaaaaa"
  5.    >
  6. <com.example.user.slidingmenu.MySlidingMenu
  7.     android:id="@+id/slidingmenu"
  8.     android:layout_width="wrap_content"
  9.     android:layout_height="match_parent"
  10.     >
  11.         <include
  12.             android:id="@+id/menu"
  13.             layout="@layout/left_menu"
  14.             />
  15.         <include
  16.             android:id="@+id/content"
  17.             layout="@layout/content"
  18.             />
  19. </com.example.user.slidingmenu.MySlidingMenu>
  20.
  21. </RelativeLayout>

　　现在应该是这种效果

Android自定义ViewGroup打造各种风格的SlidingMenu

　　左侧菜单是隐藏在屏幕左侧外部的，但是现在还不能滑动，如果想要实现滑动功能，我们可以使用View的scrollTo和scrollBy方法，这两个方法的区别是scrollTo是直接将view移动到指定的位置，scrollBy是相对于当前的位置移动一个偏移量，所以我们应该重写onTouchEvent方法，用来计算出当前手指的一个偏移量，然后使用scrollBy方法一点一点的移动，就形成了一个可以跟随手指移动的view的动画效果了

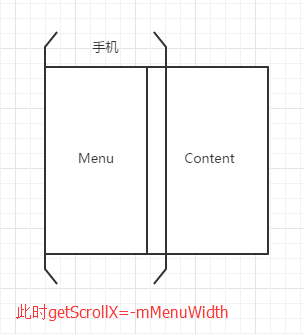

　　在写代码之前，我们先扫清一下障碍，我们先来弄清楚这些坐标是怎么回事

Android自定义ViewGroup打造各种风格的SlidingMenu

Android自定义ViewGroup打造各种风格的SlidingMenu

Android自定义ViewGroup打造各种风格的SlidingMenu

　　好了，把这些坐标弄清楚后，我们就简单多了，下面直接看onTouchEvent方法

Java代码
  1. @Override
  2. public boolean onTouchEvent(MotionEvent event) {
  3.     int action = event.getAction();
  4.     switch (action){
  5.         case MotionEvent.ACTION_DOWN:
  6.             mLastX = (int) event.getX();
  7.             mLastY = (int) event.getY();
  8.             break;
  9.         case MotionEvent.ACTION_MOVE:
  10.             int currentX = (int) event.getX();
  11.             int currentY = (int) event.getY();
  12.             //拿到x方向的偏移量
  13.             int dx = currentX - mLastX;
  14.             if (dx < 0){//向左滑动
  15.                 //边界控制，如果Menu已经完全显示，再滑动的话
  16.                 //Menu左侧就会出现白边了,进行边界控制
  17.                 if (getScrollX() + Math.abs(dx) >= 0) {
  18.                     //直接移动到（0，0）位置，不会出现白边
  19.                     scrollTo(0, 0);
  20.
  21.                 } else {//Menu没有完全显示呢
  22.                     //其实这里dx还是-dx，大家不用刻意去记
  23.                     //大家可以先使用dx，然后运行一下，发现
  24.                     //移动的方向是相反的，那么果断这里加个负号就可以了
  25.                     scrollBy(-dx, 0);
  26.
  27.                 }
  28.
  29.             }else{//向右滑动
  30.                 //边界控制，如果Content已经完全显示，再滑动的话
  31.                 //Content右侧就会出现白边了，进行边界控制
  32.                 if (getScrollX() - dx <= -mMenuWidth) {
  33.                     //直接移动到（-mMenuWidth,0）位置，不会出现白边
  34.                     scrollTo(-mMenuWidth, 0);
  35.
  36.                 } else {//Content没有完全显示呢
  37.                     //根据手指移动
  38.                     scrollBy(-dx, 0);
  39.
  40.                 }
  41.
  42.             }
  43.             mLastX = currentX;
  44.             mLastY = currentY;
  45.
  46.             break;
  47.
  48.
  49.     }
  50.     return true;
  51. }

　　现在我们的SlidingMenu依然是不能够水平滑动的，但是listview可以竖直滑动，原因是我们的SlidingMenu默认是不拦截事件的，那么事件会传递给他的子View去执行，也就是说传递给了Content的ListView去执行了，所以listview是可以滑动的，为了简单，我们先重写onInterceptTouchEvent方法，我们返回true，让SlidingMenu拦截事件，我们的SlidingMenu就能够滑动了，但是ListView是不能滑动的，等下我们会进行滑动冲突的处理，现在先实现SlidingMenu的功能

Java代码
  1. @Override
  2. public boolean onInterceptTouchEvent(MotionEvent ev) {
  3.     return true;
  4. }

　　好了，现在我们可以自由的滑动我们的SlidingMenu了，并且进行了很好的边界控制，现在我们再添加个功能，就是当Menu打开大于二分之一时，松开手指，Menu自动打开。当Menu打开小于二分之一时，松开手指，Menu自动关闭。自动滑动的功能我们要借助Scroller来实现

　　我们在构造方法中初始化一个Scroller

Java代码
  1. public MySlidingMenu(Context context, AttributeSet attrs, int defStyleAttr) {
  2.         super(context, attrs, defStyleAttr);
  3.         ...
  4.         mScroller = new Scroller(context);
  5.         ...
  6. }

　　然后重写computeScroll方法，这个方法是保证Scroller自动滑动的必须方法，这是一个模板方法，到哪里都这么些就好了

Java代码
  1. @Override
  2. public void computeScroll() {
  3.     if (mScroller.computeScrollOffset()){
  4.         scrollTo(mScroller.getCurrX(), mScroller.getCurrY());
  5.         invalidate();
  6.     }
  7. }

　　接着我们在onTouchEvent的ACTION_UP中进行判断，判断当前menu打开了多少

Java代码
  1. case MotionEvent.ACTION_UP:
  2.                 if (getScrollX() < -mMenuWidth / 2){//打开Menu
  3.                     //调用startScroll方法，第一个参数是起始X坐标，第二个参数
  4.                     //是起始Y坐标，第三个参数是X方向偏移量，第四个参数是Y方向偏移量
  5.                     mScroller.startScroll(getScrollX(), 0, -mMenuWidth - getScrollX(), 0, 300);
  6.                     //设置一个已经打开的标识，当实现点击开关自动打开关闭功能时会用到
  7.                     isOpen = true;
  8.                     //一定不要忘了调用这个方法重绘，否则没有动画效果
  9.                     invalidate();
  10.                 }else{//关闭Menu
  11.                     //同上
  12.                     mScroller.startScroll(getScrollX(), 0, -getScrollX(), 0, 300);
  13.                     isOpen = false;
  14.                     invalidate();
  15.                 }
  16.
  17.                 break;

　　关于startScroll中的startX和startY好判断，那么dx和dy怎么计算呢？其实也非常简单，比如我们startX坐标为30，我们想移动到-100，那么startX+dx = -100 –> dx = -100 - startX –> dx = -130

　　好了现在我们就可以实现松开手指后自动滑动的动画效果了

　　现在我们还需要点击content中左上角的一个三角，如果当前menu没有打开，则自动打开，如果已经打开，则自动关闭的功能，自动滑动的效果我们要借助Scroller.startScroll方法

Java代码
  1.  /**
  2.  * 点击开关，开闭Menu，如果当前menu已经打开，则关闭，如果当前menu已经关闭，则打开
  3.  */
  4. public void toggleMenu(){
  5.     if (isOpen){
  6.         closeMenu();
  7.     }else{
  8.         openMenu();
  9.     }
  10. }
  11.
  12. /**
  13.  * 关闭menu
  14.  */
  15. private void closeMenu() {
  16.     //也是使用startScroll方法，dx和dy的计算方法一样
  17.     mScroller.startScroll(getScrollX(),0,-getScrollX(),0,500);
  18.     invalidate();
  19.     isOpen = false;
  20. }
  21.
  22. /**
  23.  * 打开menu
  24.  */
  25. private void openMenu() {
  26.     mScroller.startScroll(getScrollX(),0,-mMenuWidth-getScrollX(),0,500);
  27.     invalidate();
  28.     isOpen = true;
  29. }

　　然后我们可以在MainActivity中拿到我们content左上角三角形的imageview，然后给他设置一个点击事件，调用我们的toggleMenu方法

Java代码
  1. mMenuToggle.setOnClickListener(new View.OnClickListener() {
  2.     @Override
  3.     public void onClick(View v) {
  4.         mSlidingMenu.toggleMenu();
  5.     }
  6. });

　　处理滑动冲突

　　由于我们的menu和content是listview，listview是支持竖直滑动的，而我们的slidingMenu是支持水平滑动的，因此会出现滑动的冲突。刚才我们直接在onInterceptTouchEvent中返回了true，因此SlidingMenu就会拦截所有的事件，而ListView接收不到任何的事件，因此ListView不能滑动了，我们要解决这个滑动冲突很简单，只需要判断当前是水平滑动还是竖直滑动，如果是水平滑动的话则让SlidingMenu拦截事件，如果是竖直滑动的话就不拦截事件，把事件交给子View的ListView去执行

Java代码
  1. @Override
  2. public boolean onInterceptTouchEvent(MotionEvent ev) {
  3.     boolean intercept = false;
  4.     int x = (int) ev.getX();
  5.     int y = (int) ev.getY();
  6.     switch (ev.getAction()){
  7.         case MotionEvent.ACTION_DOWN:
  8.             intercept = false;
  9.             break;
  10.         case MotionEvent.ACTION_MOVE:
  11.             int deltaX = (int) ev.getX() - mLastXIntercept;
  12.             int deltaY = (int) ev.getY() - mLastYIntercept;
  13.             if (Math.abs(deltaX) > Math.abs(deltaY)){//横向滑动
  14.                 intercept = true;
  15.             }else{//纵向滑动
  16.                 intercept = false;
  17.             }
  18.             break;
  19.         case MotionEvent.ACTION_UP:
  20.             intercept = false;
  21.             break;
  22.     }
  23.     mLastX = x;
  24.     mLastY = y;
  25.     mLastXIntercept = x;
  26.     mLastYIntercept = y;
  27.     return intercept;
  28. }

　　好了，现在我们的滑动冲突就解决了，我们既可以水平滑动SlidingMenu，又可以竖直滑动ListView，那么第一种SlidingMenu就已经实现了，我们再来看看另外两种怎么去实现

　　实现第二种QQ V6.2.3风格的SlidingMenu

Android自定义ViewGroup打造各种风格的SlidingMenu

　　这种SlidingMenu是和QQ v6.2.3 的侧滑菜单风格一致的，我们发现Menu和Content的滑动速度是有一个速度差的，实际上我们可以通过修改Menu的偏移量来达到这种效果

Android自定义ViewGroup打造各种风格的SlidingMenu

　　此时Menu的偏移量为mMenuWidth的2/3，当我们慢慢打开Menu的同时，修改Menu的偏移量，最终修改为0

Android自定义ViewGroup打造各种风格的SlidingMenu

　　这样就达到了一种速度差的效果，我们只需要在onTouchEvent的ACTION_MOVE和computeScroll中添加一行如下代码就可以

Java代码
  1. mMenu.setTranslationX(2*(mMenuWidth+getScrollX())/3);

　　我们分析一下，在最开始，mMenuWidth+getScrollX=mMenuWidth，再乘以2/3，得到的就是mMenuWidth的2/3 ， 当我们滑动至Menu完全打开时，mMenuWidth+getScrollX=0 ， 这就达到了我们的效果

　　为什么要在computeScroll中也添加这一行代码呢，因为当我们滑动过程中，如果我们手指离开屏幕，ACTION_MOVE肯定就不执行了，但是当我们手指离开屏幕后，会有一段自动打开或者关闭的动画，那么这段动画应该继续去设置Menu的偏移量，因此我们在computeScroll中也要添加这一行代码。

　　好了，效果我们已经实现了，只需要去设置Menu的偏移量就可以了，是不是非常简单

　　实现第三种QQ V5.0风格的SlidingMenu

Android自定义ViewGroup打造各种风格的SlidingMenu

　　这个效果中Menu有一个偏移的效果，透明度的变化以及放大的效果。Content中有一个缩小的效果。

　　首先我们要有一个变量，用来记录当前menu已经打开了多少百分比。

Android自定义ViewGroup打造各种风格的SlidingMenu

Android自定义ViewGroup打造各种风格的SlidingMenu

　　这里我们要注意，getScrollX得到的数值正好是负值，所以我们计算的时候要将getScrollX的值取绝对值再去计算，我们在onTouchEvent的MOVE中要计算这个值，同时在computeScroll方法中也要计算这个值，因为当我们手指抬起时，可能会执行一段自动打开或者关闭的动画，那么我们在MOVE中的计算肯定停止了，但是在执行动画的过程中，是Scroller在起作用，那么computeScroll就会执行直到动画结束，因此我们要在computeScroll中同样进行计算

Java代码
  1. scale = Math.abs((float)getScrollX()) / (float) mMenuWidth;

　　scale的值是[0，1]的，因此我们就可以根据这个值来对menu的偏移量进行设置。

　　我们可以通过设置View的setScaleX和setScaleY来对View进行放大缩小，当然这个缩放比例要根据我们的scale值来改变，首先我们的Menu有一个放大的效果，我们就指定为Menu从0.7放大到1.0，那么我们就可以这样写

Java代码
  1. mMenu.setScaleX(0.7f + 0.3f*scale);
  2. mMenu.setScaleY(0.7f + 0.3f*scale);

　　透明度是从0到1的，所以我们直接用scale的值就可以了

Java代码
  1. mMenu.setAlpha(scale);

　　我还给Menu设置了一个偏移量，这个偏移量大家可以自己计算，我是这样计算的

Java代码
  1. mMenu.setTranslationX(mMenuWidth + getScrollX() - (mMenuWidth/2)*(1.0f-scale));

　　设置完Menu后，我们再来设置Content，Content的大小是从1.0缩小到0.7，因此我们这样写

Java代码
  1. mContent.setScaleX(1 - 0.3f*scale);
  2. mContent.setPivotX(0);
  3. mContent.setScaleY(1.0f - 0.3f * scale);

　　其中mContent.setPivotX(0)是让Content的缩放中心店的X轴坐标为0点

　　我们可以将这个变化的过程抽取为一个方法

Java代码
  1. private void slidingMode3(){
  2.     mMenu.setTranslationX(mMenuWidth + getScrollX() - (mMenuWidth/2)*(1.0f-scale));
  3.     mMenu.setScaleX(0.7f + 0.3f*scale);
  4.     mMenu.setScaleY(0.7f + 0.3f*scale);
  5.     mMenu.setAlpha(scale);
  6.
  7.     mContent.setScaleX(1 - 0.3f*scale);
  8.     mContent.setPivotX(0);
  9.     mContent.setScaleY(1.0f - 0.3f * scale);
  10. }

　　将这个方法添加到onTouchEvent的ACTION_MOVE和computeScroll中就可以了。

　　我们看到所有的滑动风格都是在基于第一种基础上，修改Menu或者Content的translationX或者scaleX scaleY的值来决定的，因此我们可以打造各种各样的SlidingMenu来。

　　完整代码大家可以到GitHub中下载

本文发布：Android开发网
本文地址：http://www.jizhuomi.com/android/example/537.html
2016年2月22日
发布:鸡啄米 分类:Android开发实例 浏览: 评论:0
